ZW20-12型户外柱上高压真空断路器为额定电压12kV,三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载 电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和域网自动化配电网络。
本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6 气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可 靠性高，是柱上断路器的佳品。

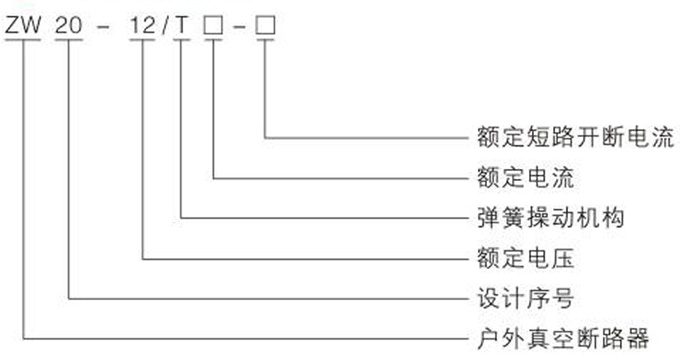

●型号含义
●使用环境
a.周围空气温度：上限+60℃,下限-30℃；
b.海拔高度：≤3000m(若需増高海拔，则额定绝缘水平相应提高)；
c.振幅：地震烈度不超过8度；
d.空气相对湿度曰平均值不大于95%,月平 均值不大于90%;
e.无火灾、爆炸危险、严重污染、化学腐蚀 及剧烈震动的场所。

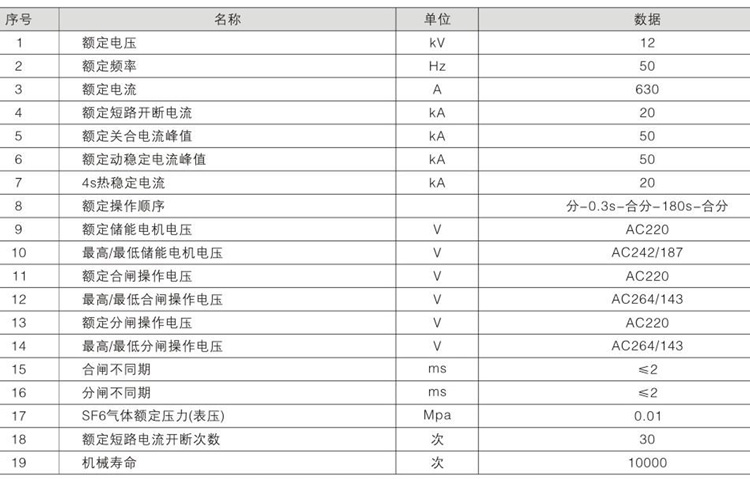

●主要技术参数

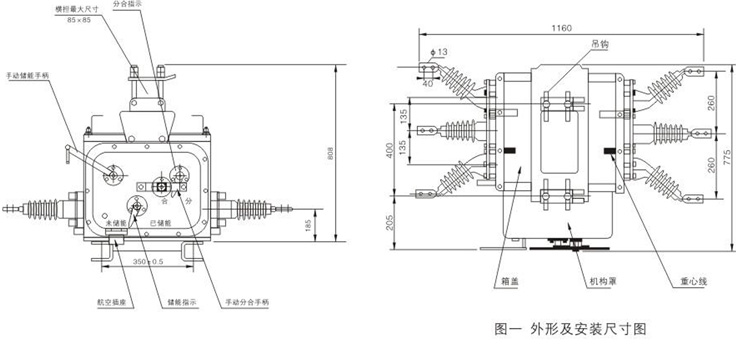

●外形及安装尺寸
