KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”）其主要特点是柜内配用ZN85-40.5型全绝缘真空断路器及 弹簧操动机构，柜体采用钢板喷塑组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强。外形美观、方案齐全、使 用安全可靠。
本产品用于35kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制，保护和监测等 功能。
本产品符合：GB3906《3～35kV交流金厲封闭开关设备》、GB/T11022高压开关设备和控制设备标准的共用技术要求》、DL/T404交 流高压幵关柜订货技术条件》、IEC60298《额定电压1kV以上52kV及以下交流金厲封闭开关设备和控制设备》标准。

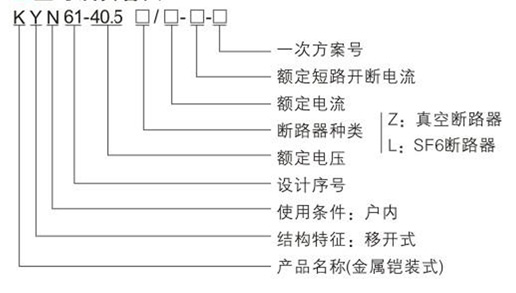

●型号及其含义
●正常使用环境条件
1、周围空气温度：-15℃—40℃;
2、海拔高度：1000m及以下；
3、湿度条件：
日平均值不大于95%,水蒸气压力曰平均值不超2.2kPa; 月平均值不大于90%,水蒸气压力月平均值不超1.8kPa。
4、地霖烈度：不超过8度；
5、没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
●主要技术参数

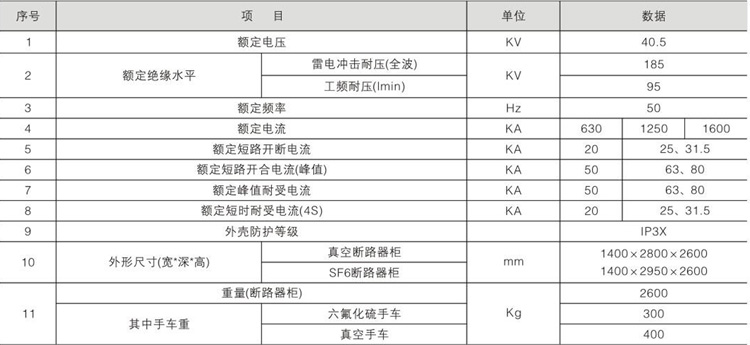

1、开关柜主要技术数据见表1

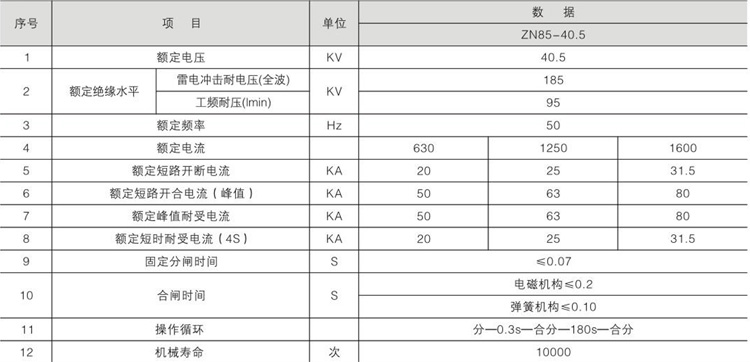

2、断路器主要技术参数见表2
●结构特点
开关柜整体结构由柜体、手车两大部分组成。柜体内配用新型国产ZN85-405绝缘真空断路器或进口SF6断路器。柜体采用组装结构， 提高了手车与柜体的配合精度，同型号手车互换性好，产品外形美观。柜体为进口敷铝锌板多重折弯，用螺栓组装成型。
开关柜主要电器元件都有其独立的隔室，典型方案按功能特征分为继电器仪表室A、母线室B、手车室C、电缆室D四部分。各部分以接 地的金属隔板分隔组成一个全封闭铠装设备，因能阻止电弧延伸，使可能产生的故障限制在很小的范围内。当某部换元件需更换或维修时， 不需要全柜停电，只需切断元件两端的电源，维修人员即可安全进入该室。其外壳防护等级为IP3X:手车室门打开，断路器手车处于断开/ 试验位置时防护等级为IP2X。（开关柜结构及特征见图2 1。
开关柜可实现闭门操作。包括断路器分合闸，断路器手车推进至工作位置和退出至断开/试验位置以及接地开关的分合闸都能在高压隔 室门关闭条件下进行。
开关柜具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等多种一次系统方案，本开关柜采用复合绝缘。
