组合变压器，俗称美式箱变，具有供电可靠、结构合理、安装迅速、灵活、操作方便、体积小等卓越性能，广泛用于工业园区、居民小 区、商业中心、城市道路以及高层建筑等各种场所。该类产品与目前国内生产的欧式箱变不同在于：美式箱变是将变压器铁心、高压负荷开 关、保护用熔断等设备一体化设计、放置于同一油箱中，因而体积较小。

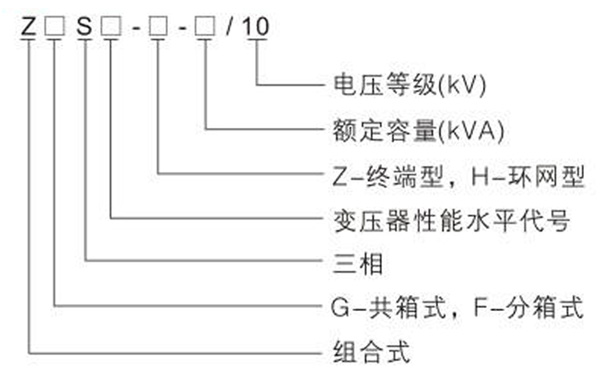

●型号及其含义
●使用环境
环境温度：最高气温+40℃,最低气温-30℃
海拔：≤1000m
风速：相当34m/s (不大于700Pal ）
湿度：日相对湿度平均值不大于95%
月相对湿度平均值不大于95%
防震：水平加速不大于0.4m/s2,垂直加速度不大于0.15m/s2
安装地点倾斜度：不大于30
安装环境：无爆炸性、腐蚀性气体，安装场所无剧烈篾动冲击 订购本产品超出上述条件的规定时，可与本公司协商。
●产品特点
体积小，结构紧凑，仅为同容量欧式箱变的三分之一左右。
全密封，全绝缘结构，无需绝缘距离，可确保人身安全。
既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性。
变压器性能卓越：低损耗、低噪音、低温升、过载能力强、抗短路、耐冲击能力强。
电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点。 采用双熔丝保护，降低了运行成本，插入式熔断器熔丝为双敏熔丝（温度、电流—）。
选用高燃点油（R-TEMP油，燃点高达3121),可置于建筑内消除火灾隐患。
采用Dyn11接法及三相五柱式结构，优点是电压质量高，中性点不漂移、噪音低、防雷性好。

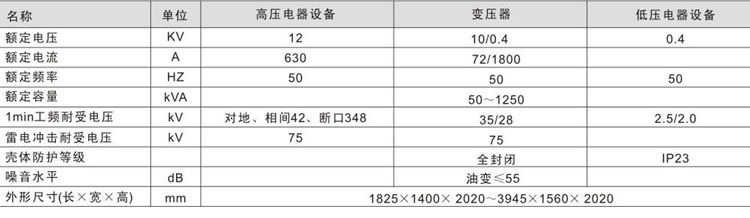

●主要技术参数
欧式箱变
●结构特点
该系列产品箱体结构分为前后两部分前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入 式熔断器、压力释人阀、油温计、油位计、放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片，变压器绕组和铁芯、高压 负荷开关及保护用熔断器都在储油箱中。
●正常使用环境条件
1、海拔高度：1000m及以下；
2、风压：不大于70Pa(相当于35m╱s):
3、湿度：日平均值不大干90%，月平均值不大于90%:
4、环塊温度：最高气温+4CTC,最低气温-259C:
5、防震水平：水平加速度0.4/S2;垂直加速度0.15m/S2;
6、地震烈度：8度；
7、安装环境：周围空气不受腐蚀性、可燃性气体及水蒸气等明显污染，安装地点无剧烈震动。
●性能特点
1、体积小，结构紧凑，仅为国内同容置箱变的1/3左右：
2、全密封、全绝缘•无需绝缘距离，可靠保证人身安全；
3、既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性；
4、损耗小，低于国内S9型变压器损耗：
5、电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点：
6、采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流
7、采用了△/¥.接法及三相五柱式结构，优点是电压质量高、中性点不漯移、箱体不发热、噪音低、防雷性好。

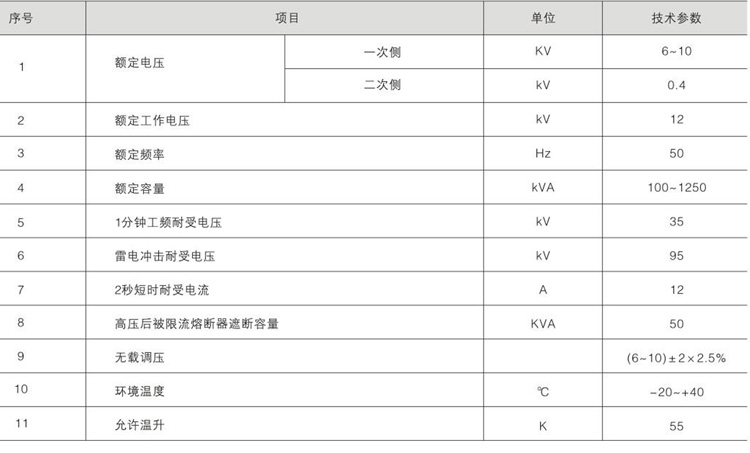

●主要技术参数

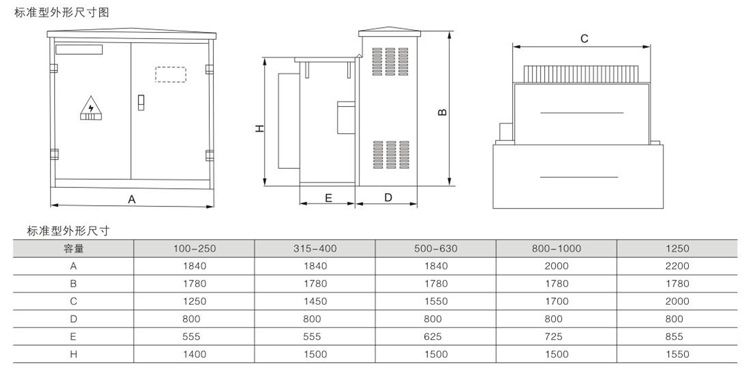

●产品外形尺寸
