LW36A-126/145型高压交流六氟化硫断路器是在LW36-126基础上，进行了改进、提高、完善，联合研制而成的新一代自能式高压六氟化硫断路器，产品适用于海拔2500米以下地区交流50Hz、126kV的电力系统关合、切断负载电流和短路故障电流，控制、保护电力设 备和联络线路。
断路器以SF6气体(高寒地区采用SF6和CF4混合气体)为绝缘和灭弧介质，采用自能灭弧原理，配用弹簧操动机构，具有开断能力强， 操作功小，可ft性高的特点。
产品在国家高压电器质星监督中心西安高压电器研究所通过了全面型式试验。
●产品特点
1.可用于三相中性点接地或中性点不接地的交流系统
2.断路器采用三极瓷瓶支柱式结构，三极配用一个弹簧操动机构，居中不知，三极连动，采用自能灭弧原理，且在断路器运动系统中进行了优化设计，故有效地提高了机械效率，最大限度地降低了操作功；
3.断路器横梁、底座采用8mm厚钢板弯制热镀锌，机构箱采用2mm厚不锈钢板；
4.灭弧室瓷套和支撑瓷套由优质高强瓷制成，在上面设计有定位孔，可以方便地将极柱固定在分闸位置；
5.清晰的位置指示标识，位置指示较大，通过机械连接，动作位置极其可靠。
6.SF6密度将控制器(带压力表)对断路器内的SF6气体的密度进行监视并发出控制信号，只有温度补偿功能。当环境温度变化而引起SF6气 体压力变化时，控制器示值不变，只有当SF6气体泄漏引起气体密度变化时，控制器才会发出报警及闭锁信号。
7.配用的弹簧操动机构，具有开断能力强，操作功小，可靠性高等特点。
8.控制柜通过6个M20的螺栓连接在基座上，机构输出轴与B相拐臂连接处、二次线出口处皆有防潮防水的装置。控制柜的内面板上有手动分合闸按钮，远方就地转换开关，储能电机幵关，断路器状态指示牌。
9.适用于高海拔环境(2500m)。
10.可在-45℃低温环境下运行。

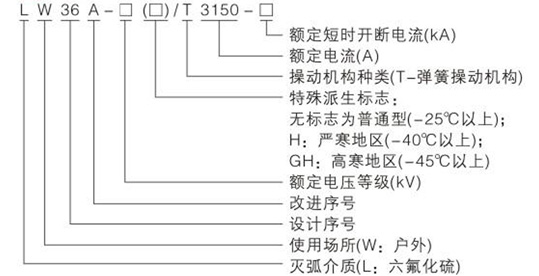

●产品型号含义
●使用环境条件
正常使用环境条件符合GB/T11022《高压开关设备和控制设备标准的共用技术》的规定：
1.周围环境温度：-45℃～+40℃；
2.海拔:不超过2500m(126kV),不超过1000m(145kV);
3.风速：≯34m/s;
4.曰温差：≯25X：;
5.曰照强度:≯0.lw/cm2；
6.月平均相对湿度：≯90%;
7.地震加速度：水平≯0.2g,垂直>0.1g;
8.覆冰厚度：≯10mm;
9.污秽等级：Ⅲ级(爬电比距25mm/kV)或IV级(爬电比距31mm/kV)
10.安装场合：户外
如果用户有特殊使用环境要求，可与制造商另行协商解决。

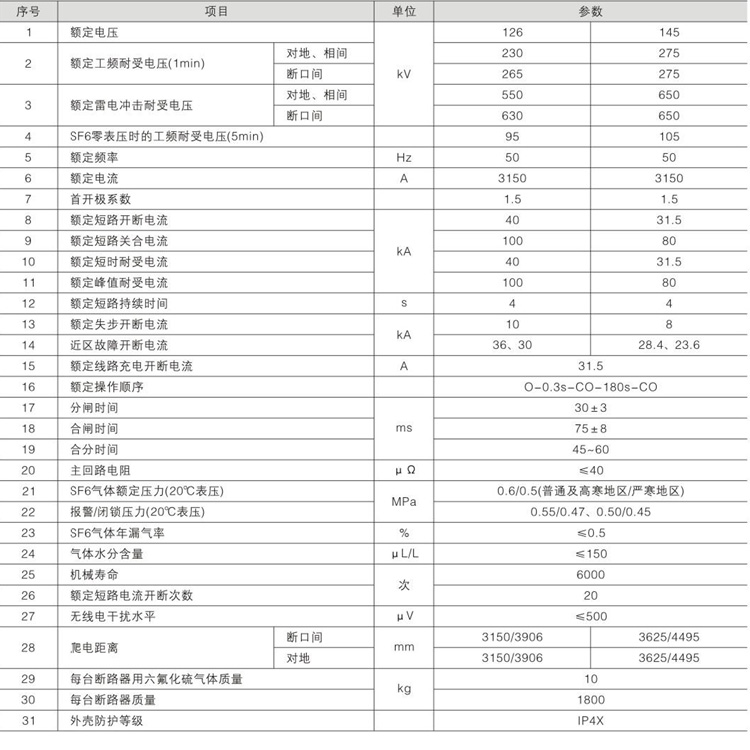

●主要技术参数
