SYDW1系列智能型万能式断珞器(以下简称断路器)，适用于交流50Hz, 额定工作电压至690V及以下，额定电流400A-6300A的配电网络中，用来分 配电能和保护线珞及电源设备免受过载、欠电压、短路、单相接地等故障的 危害，断路器具有智能化保护功能，有较高精度的选择性保护，提高了供电 可靠性。同时带有标准的RS485通讯接口，可进行“遥测”、“遥讯”、
“遥控”、“遥调”四遥功能，以满足集群控制中心和自动化系统的要求。
该系列断路器具有结构紧凑、分断能力高、无飞弧距离等特点。断路器 不带智能脱扣器及传感器时可作隔离开关用，标示为一
断路器负荷GB14048.2《低压开关设备和控制设备低压断路器》和 丨EC60947-2《低压开关设备和控制设备断路器》等标准。

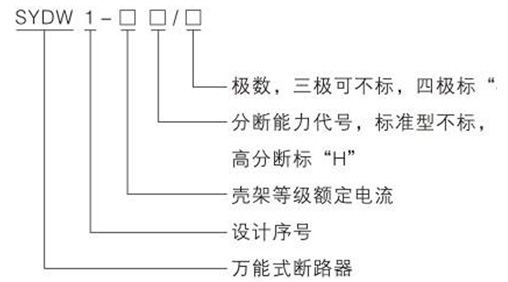

●型号含义
●适用工作环境及安装条件
1.周围空气温度上限值不超过+40℃,下限值不低于-5℃,且24h的平均值不超过+35℃；
2.大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高相对湿度，湿月的与平均最大相对湿度为90%,同时该月的平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露；
3.安装地点海拔不超过2000m,断路器的垂直傾斜不超过5°；
4.污染等级：Ⅲ级；
5.安装类别：额定工作电压690V及以下的断路器以及欠压脱扣器、电源变压器初级线圈由于安装类别IV:
6.辅助电路及控制电路安装类别为Ⅲ。
●断路器结构简介
1.固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
2.抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
3.断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头形成一个小室。而智能控制器、手动 操作机构、电动操作机构依次排在其前面形成各自独立单元，便于维护检修。
4.抽屉式断路器由插人断路器与抽屉座组成，插人断路器放置在抽屉座内导轨上进出。抽屉式断路器有三个工作位置：“连接”、“试验”、
“分离”位置，位置变更通过手柄的旋转实现，三个位置的指示通过抽屉座底座横梁上的指针显示。
5.当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开，并用绝缘隔板隔开，仅二次回路接通，可进 行一些必要的动作试验；当处于“分离”位置时，主回路和二次回路全部断开。
6.抽屉式断路器具有机械联锁装罝，断路器只有在连接位罝和接通位罝才能闭合，而在连接与试验的中间位置断路器不能闭合。
●智能型脱扣器性能
1.智能型脱扣器分为：L型(经济型)、M型(标准型)、H型(通讯型>。
2.具有过载长延时反时限、短路短延时反时限(及定时限)、短路瞬时保护，不对称接地(接零)故障保护等四段
3.保护特性：其中L型的短路短延时定时限保护、不对称接地(接零)故障保护为增选功能。
●断路器外形及安装尺寸

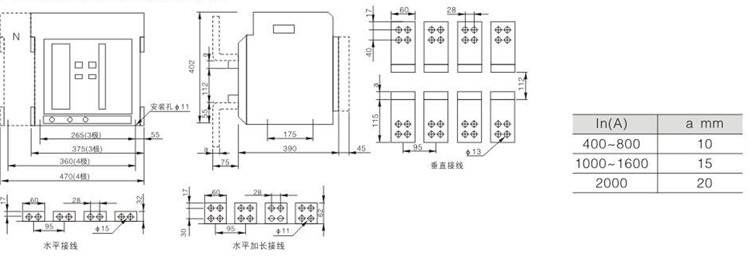

SYDW1-2000固定式断路器外形及安装尺寸

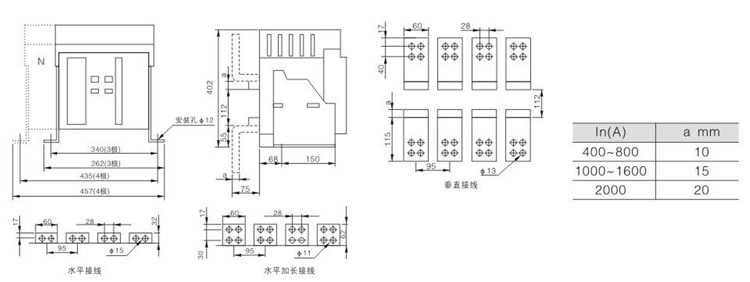

SYDW1-2000抽屉式断路器外形及安装尺寸

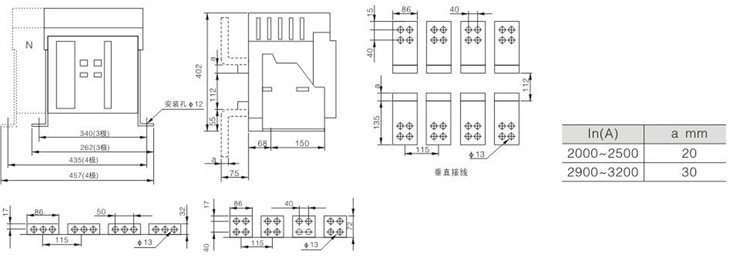

SYDW1-3200固定式断路器外形及安装尺寸

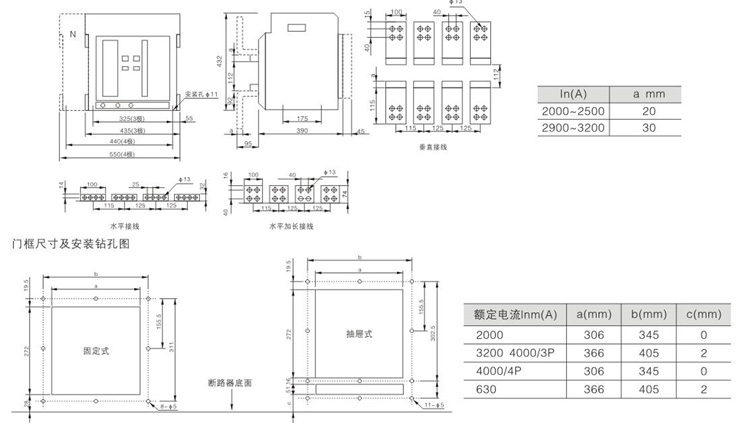

SYDW1 -3200抽屉式断路器外形及安装尺寸
