SYDW2系列智能型万能式低压断路器(以下简称断路器)，适用于交流50Hz,额定电压400V、690V及以下，额定电流200A~1000A的配电网络中，用来分 配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的 危害。在正常条件下可作为线路的不频繁转换之用，也可作为电动机的不频 繁起动及保护之用。该断路器具有多种智能化保护功能，选择保护精确，能 提高供电可靠性，避免不必要的停电。
断路器具有隔离功能，符号表示为“√”。
断路器的技术性能符合GB14048.2《低压开关设备和控制设备第2部分：
断路器》。IEC60947-2《低压开关设备和控制设备第2部分：断路器》等 标准。

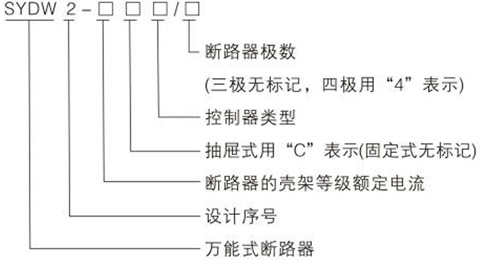

●型号含义
1.按使用类别分：A类(非选择型)、B类(选择型）
2.安装方式：固定式、抽屉式
3.传动方式：电动机传动、手动
4.极数：三极、四极
5.脱扣器种类：智能型控制器、分励脱扣器、欠电压瞬时(或延时)脱扣器 智能型控制器分类(标准配置为M型智能控制器）
SYDW2系列智能控制器采用编码开关、拨动开关的整定方式。按其保护特性可分为2L2、2L3、2L4三种基本类型外，还具有按钮整定方 式及数码管显示方式显示各种数据，保护功能多样化。
6.智能型控制器性能
a.具有过载长延时(反延时)、短路短延时(定时限)、短路瞬动、单相接地等保护功能，可由用户自行设定，组成所需的保护特性；
b.单相接地保护性能：根据三相电流和中性极电流矢量和进行保护；
c.显示功能：负载电流光柱、MCU运行监视；
d.报警功能：过载预报聱；
e.自检功能：过热保护，微机自诊断、A/D转换自检、E2PROM自检
f.试验功能：校验控制器的动作特性；
g.故陣记忆功能：检查线路或设备的发热程度，检查故障电流、延时时间及故障状态；
h.MCR和越限跳闸功能：断路器主回路中存在故障电流时，断路器在合闸时，只要主电路有故障电流且大于短延时整定值时，断路器应 瞬时动作。2L2无此功能；
i.整定功能：利用编码开关、拨动开关或按钮方式进行电流、时间整定；
j.触点输出功能：断路器具有四组触点输出：过载报警、接地报警、自诊断报警、OCR故障脱扣报警。

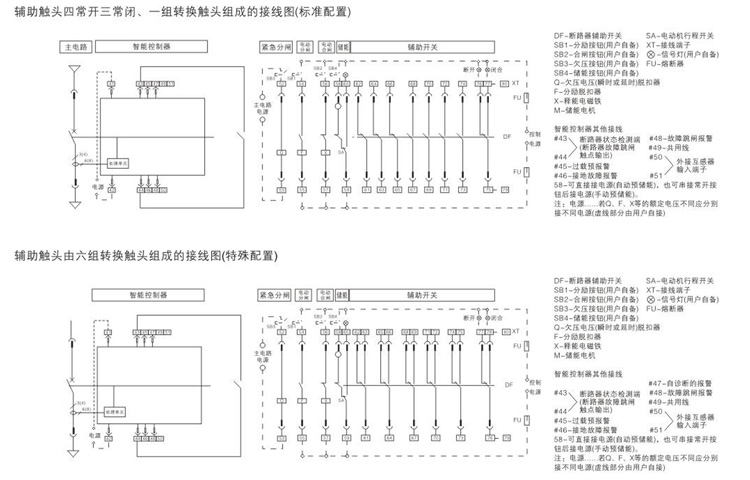

●二次回线接线图

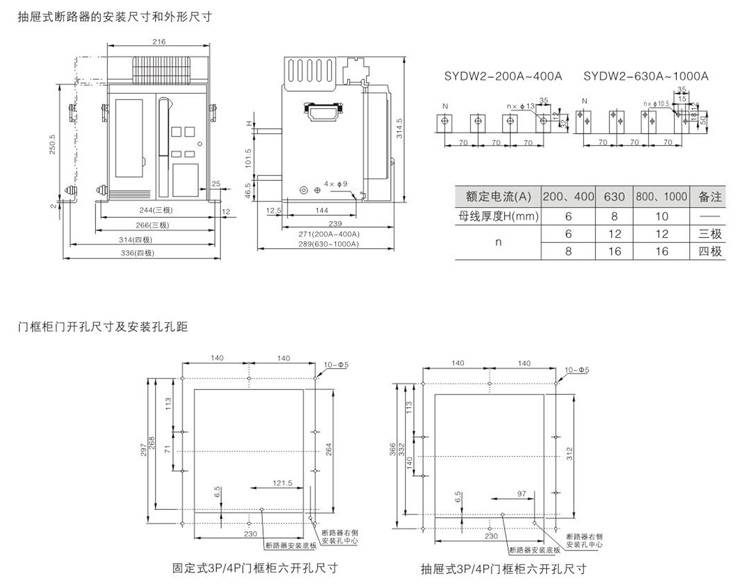

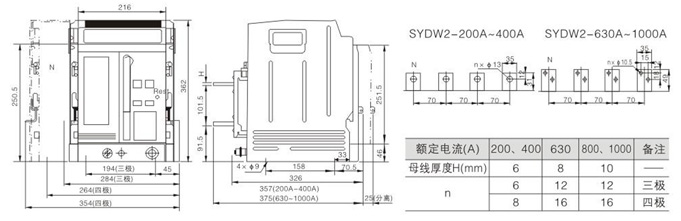

●外形及安装尺寸
